一,、中安YJY-Ⅲ手機探測系統組成：

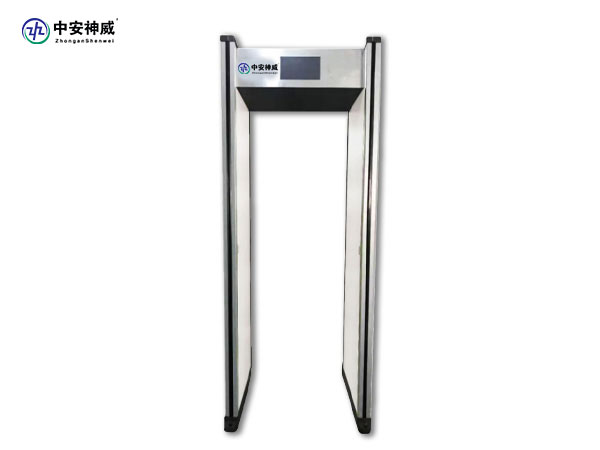

1.1手機探測門(帶10寸液晶觸摸屏)：

1.1.1液晶觸摸屏顯示：通過人數,、報警人數、程序選項,、人體報警區位,、報警物品分類顯示以及主菜單內的數據調試功能，如下圖所示,。

a.手機報警 b.刀槍類報警

c.鋁管類報警 d.馬口鐵罐類報警


二,、中安YJY-Ⅲ手機探測系統手機探測門功能特點：


2.1、本系統利用渦流檢測以及電磁感應原理,集成微弱信號檢測技術、精密濾波技術,、數字信號處理技術實現辨別金屬物品的電磁身份特征,判斷被檢測人員所攜帶違禁品,可排除手表,、皮帶扣、鑰匙,、香煙,、打火機等日常隨身攜帶物品的干擾并準確分辨出是否攜帶待機,、關機,，開機、移除電池,、移除SIM卡等任何狀態下手機,，并且報警物品分類顯示;

2.2、檢測速度快：檢測速度僅需1-2S,，通過人數每分鐘≥40人;

2.3,、準確率高：檢出率98%


三、中安YJY-Ⅲ手機探測系統檢測范圍(模式可選)：

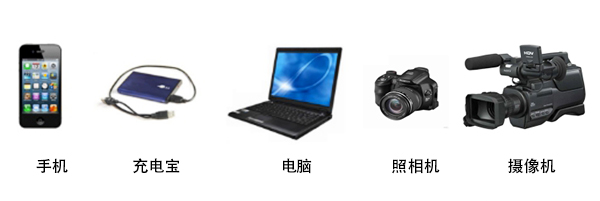

3.1,、模式一：手機探測模式(手機,、移動硬盤、筆記本電腦,、數碼相機,、攝像機等涉密電子產品)

3.2、模式二：手機+違禁品探測模式(手機探測模式+刀槍,、金屬罐體,、金屬管體等)

3.3、模式三：全金屬探測模式(小刀,、鑰匙串,、螺絲刀等金屬物品)，有金屬物品報警,。


四,、中安YJY-Ⅲ手機探測系統應用場景：

本套設備系統適用于考試中心、高中,、演唱會,、會展中心、研發中心,、商業會議場所,、大型企業等行業.


五、 中安YJY-Ⅲ手機探測系統手機探測門設備參數要求：

1,、探測單元與模擬板卡組成信號整理濾波單元,，實現對特定的微弱模擬信號的采集及選頻放大。

2,、檢測技術利用電磁感應原理及渦流效應,，并采用數字信號處理技術,。信號采樣處理模塊(采集卡)采用“浮點運算微處理器+FPGA現場可編程門陣列”結構，微處理器主頻>100MHz,，F(xiàn)lash>256KB;FPGA現場可編程門陣列配合采樣芯片進行雙通道信號采樣,，采樣速率>20MHz。配合對應的嵌入式軟件實現采樣處理功能,。

3,、要求探測單元組成通過式探測系統，具有抗干擾能力,，可適應大金屬干擾的安裝場地,。例如：通訊設備探測器可以并排安裝使用，間距不大于50cm,。

4,、 中安YJY-Ⅲ手機探測系統探測門具備手機探測模式、手機探測+違禁品探測模式,、金屬探測模式共三種工作模式,。

5、 探測門需排除機械手表的干擾,，隨身攜帶機械手表通過時,，探測門不報警;

6、手機探測模式：可實現排除被檢測人員身上的手表,、硬幣,、眼鏡、磁鐵,、皮帶扣,、小串鑰匙等隨身攜帶的物品，探測設備安裝在甲方指定通道位置,，用于檢測進入人員,，可探測人體是否攜帶處于開機或者關機狀態(含移除電池、移除SIM卡)的手機,、筆記本,、iPad、錄像機等電子產品并進行位置聲光報警;手機用銅箔包裹5層也可報警;手機電池放在口袋也能報警,。

7,、中安YJY-Ⅲ手機探測系統手機探測+違禁品模式：可實現排除被檢測人員身上的手表、硬幣,、眼鏡,、磁鐵、皮帶扣、小串鑰匙等隨身攜帶的物品,，該模式除了檢測手機外,，對大多數違禁品(管制槍支、管制刀具,、彈簧刀,、砍刀、馬口鐵罐類,、銅管類,、鋁管類等易填充了鋼砂鋼釘?shù)慕饘俟荏w、腰帶炸彈,、背心炸彈等) 須進行分類報警,，并通過圖像顯示,。

8,、系統應能通過液晶顯示屏圖片加文字顯示被檢測到的違禁品。例如,，當違規攜帶手機通過時,，應能顯示手機的圖片，并顯示探測物品為手機的文字字樣;當違規攜帶管制刀槍通過時,，應能顯示刀槍的圖片,，并顯示探測物品為刀槍的文字字樣。當違規攜帶馬口鐵罐通過時,，應能馬口鐵罐的圖片,，并顯示探測物品為馬口鐵罐的文字字樣。

9,、中安YJY-Ⅲ手機探測系統探測門對用銅箔包裹的違禁品也能報警,。

10、模式三：全金屬探測模式,，該模式攜帶金屬物品就會報警,。

配備不小于10寸液晶觸摸屏，可顯示通過人數,、報警人數,、報警物品區位顯示等信息，并且可以通過液晶觸摸屏調試設備的參數等功能,，并顯示被探測違禁物品的材質信息與形狀信息,。

11、用手平托著手機放在胸前通過探測門正中間時,，設備須聲光報警(即人員通過探測門正中間時：手機屏幕與地面平行,，屏幕長邊與門板平行或者手機屏幕與探測門板平行，與地面垂直)。

12,、要求探測設備對拆掉聽筒和話筒的手機依然可以報警,。

13、要求探測系統控制模塊可排除磁鐵及磁性皮帶扣干擾,，即可測得藏匿皮帶下的手機,。

14、中安YJY-Ⅲ手機探測系統對人體頭頂區域不存在盲區,，四位以上不同身高的測試人(各自身高相差4cm以上)智能手機藏于頭頂帽子里面檢測準確率均要達到90%以上,。

15、要求手機隱藏在大腿內側通過門體須報警,。

16,、要求對人為干擾進行報警提示，對測試人以極慢的速度(時間可根據用戶要求設定,，例如6秒),，通過通訊設備探測系統時依然報警。

17,、系統應具備技術先進性,，應能區分鋁殼手機與非鋁殼手機，并圖片加文字顯示,。當違規攜帶鋁殼手機通過時,，應能顯示鋁殼手機的圖片，并顯示探測物品為鋁殼手機的字樣;當違規攜帶非鋁殼手機通過時,，應能顯示非鋁殼手機的圖片,，并顯示探測物品為非鋁殼手機的字樣。

18,、系統能在顯示屏上直觀通過虛擬人像顯示報警物品的具體位置;該系統應能實現遠程電腦連接,，實現門體及遠程值班室電腦雙屏報警監控模式(根據用戶實際情況安排)。

19,、中安YJY-Ⅲ手機探測系統可對攜帶手機通過的人員實時報警,。

20、電磁輻射符合國家標準,。

21,、可根據用戶需求加裝報警拍照系統，發現被檢測人員攜帶違禁電子設備,，自動啟動拍照,，時時顯示抓拍圖像并在后臺記錄日志審計。

22,、探測系統控制模塊應預留外設接口,，可實現被檢人員攜帶手機報警直接與閘機聯動,，一旦發現人員攜帶手機擺閘會處于關閉狀態，被檢測人員無法通過;反之沒有攜帶手機,，被檢測人員可通過,。

23、系統可根據用戶需求增配智能傳送帶,，可將對講機等日常物品放在傳送帶上,，傳送帶可1-3秒傳過去，不放東西傳送帶自動停止運轉,。

24,、報價方和其產品生產廠家應對所提供的貨物享有合法的所有權，沒有侵犯任何第三方的知識產權,、技術秘密等權利,，提供投標產品被國家知識產權局授予了專利權的發明專利，或者具有發明專利的廠家出具的專利使用授權書;若提供投標產品實用新型專利的,，需要同時提供國家知識產權局開具的針對該實用新型專利的具備創造性的證明文件,。

25、產品的生產廠家應具有良好的商業信譽,。

26,、外接電源：220V;頻率：50/60HZ;

27,、外形尺寸： 約≥2200 mm (高)×850 mm (寬)×800 mm (深)

28,、通道尺寸：通道寬度≥700mm。

29,、重量：約120公斤,。
